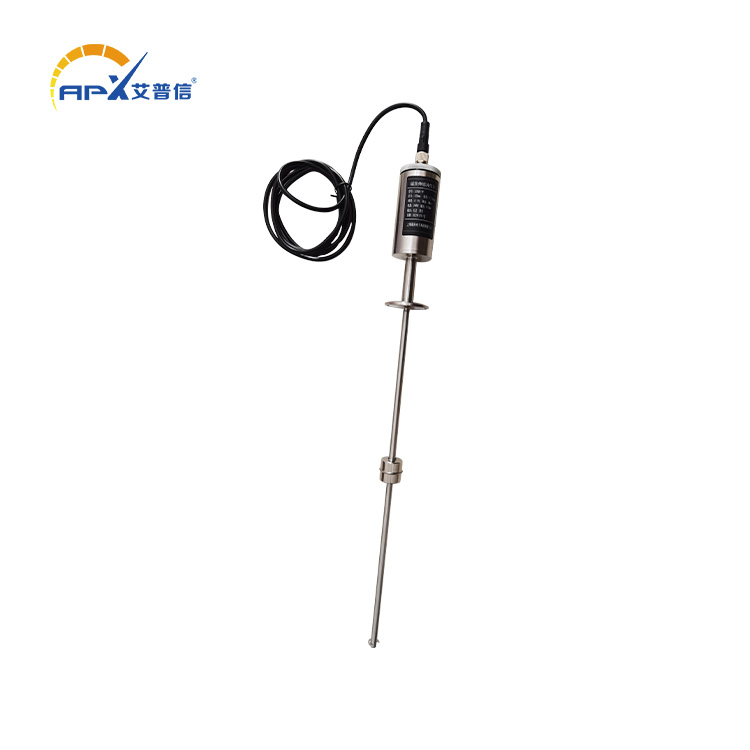

磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖。傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
濟寧艾普信自動化儀表有限公司自主研發的高精度APX901磁致伸縮液位計，滿足了各個工況現場的需求，隨著科學技術的迅猛發展，高新技術在各行業中得到了廣泛的應用，高科技含量的APX901磁致伸縮液位傳感器，應用于各類儲罐的液位測量。該種液位計具有高精度、環境適應性、穩定性、可靠強、安裝方便等特點。因此，廣泛應用于石油、化工等液位測量領域，并逐漸取代了其它傳統的傳感器，成為液位測量中的精品。
在中石油及中石化的成品油流通行業，對油罐油量的測量大多采用人工爬罐，投尺進行測量。用帶有重錘的米制鋼帶卷尺或帶有刻度的標尺計量，手工記錄讀數，人工查表換算，最后得到油量數據。這種測量方法不僅勞動強度大，同時存在不安全因素，也無法保證精度。個別地方有用電容式/擴散硅壓力式液位計測量，由于這類傳感器零漂移嚴重，測量偏差大，長期工作穩定性差，不受用戶歡迎。也有的地方采用等壓式皮膜液位計或機械式浮子液位計。但因皮膜式液位計受溫度影響大，且存在漏氣問題，機械浮子液位計又經常出現鋼帶卡死現象，所以都沒有得到廣泛的應用。
濟寧艾普信自動化儀表有限公司生產的APX901高精度磁致伸縮液位計，進行油罐液位的測量，其優點表現在：
1.可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。
2.精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。
3.安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。
4.磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。
5.便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。
