高頻雷達物位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
一、產品介紹
1.雷達物位計概述

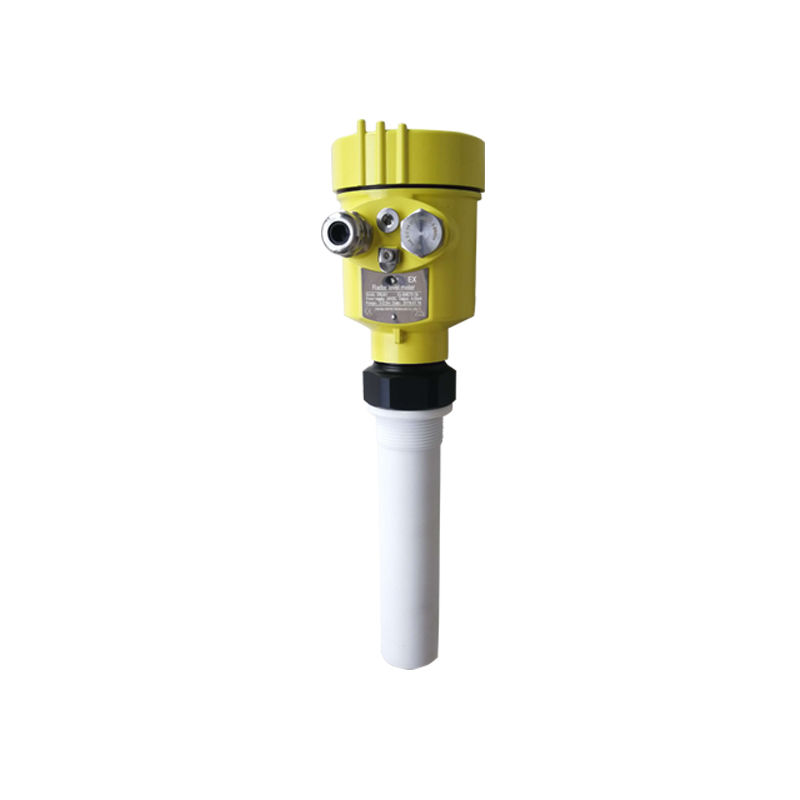

本產品是我公司生產的26Ghz高頻微波脈沖式雷達物位計。輸出4~20mA模擬信號并疊加HART通訊的二線制儀表，測量最大距離可達70米。雷達天線根據各種工況被進一步優化處理，采用新型快速的微處理器可以更高效的信號分析處理并快速反應，使得儀表能夠在腐蝕性介質、反應釜、粉塵大的料倉、非導電介質、高溫等復雜的測量環境有效工作。
2.雷達物位計原理
雷達物位計主要由外殼、主板、顯示、傳感器、天線組成，是基于時間行程為原理的一款物位儀表。雷達天線發射較窄的微波脈沖，經天線以近光速向下傳輸，部分微波接觸到被測介質表面后被反射回來再次被天線系統接收。由于微波發射與接收的時間間隔與天線和物位表面的距離成正比，故經電子線路分析處理從而得到物位信號。
3.雷達物位計特點
?處理器運行速度快，可快速分析采集數據，對物料變化低延時
?測量范圍可達70米，可適配各種測量環境
?天線尺寸小，便于安裝和加裝天線防護裝置
?非接觸測量，不易磨損和腐蝕，幾乎不受大氣中水蒸氣、溫度和壓力變化影響
?穿透性強，嚴重粉塵環境和泡沫對物位計工作影響不大
?波長更短，對在傾斜的固體表面有更好的反射
?波束角最小5°，能量集中，增強了回波能力的同時又有利于避開干擾物
?測量盲區更小，對于小罐測量也會取得良好的效果
?高信噪比，即使在波動的情況下也能獲得更優的性能
?高頻率，是測量固體和低介電常數介質的最佳選擇
?二線制儀表，功率低，接線方便
二、技術說明
1.技術參數
外殼：
外殼材質：鋁合金（不銹鋼選配）
外殼和外殼蓋之間的密封：硅橡膠
外殼視窗：聚碳酸酯
接地端子：不銹鋼
供電：
供電電壓： (16～26) VDC 功耗：max 22. 5mA / 1W 允許紋波：<100Hz Uss (100～100K) Hz Uss
接線：
電氣接口：2*M20xl.5電纜入口，一個格蘭頭、一個盲堵 接線端子：導線橫截面1.0mm2
輸出：
輸出信號：(4～20) mA二線制
通訊協議： HART通訊協議
分辨率 1.6uA
故障信號 電流輸出不變；20.5mA；22mA；3.9mA
積分時間 阻尼0-3S，累積1-9次
其他：
最大測量距離： 70米
微波頻率： 26GHz
測量間隔：小于1秒（取決于參數設置）
顯示分辨率： 1mm
工作存儲及運輸溫度： (-40～100) ℃
過程溫度（天線部分的溫度）： (-40～250)℃
壓力： Max. 4MPa
耐震：機械震動l0m/s2 , (10～150)Hz
安裝: 螺紋G1-1/2、法蘭、支架
