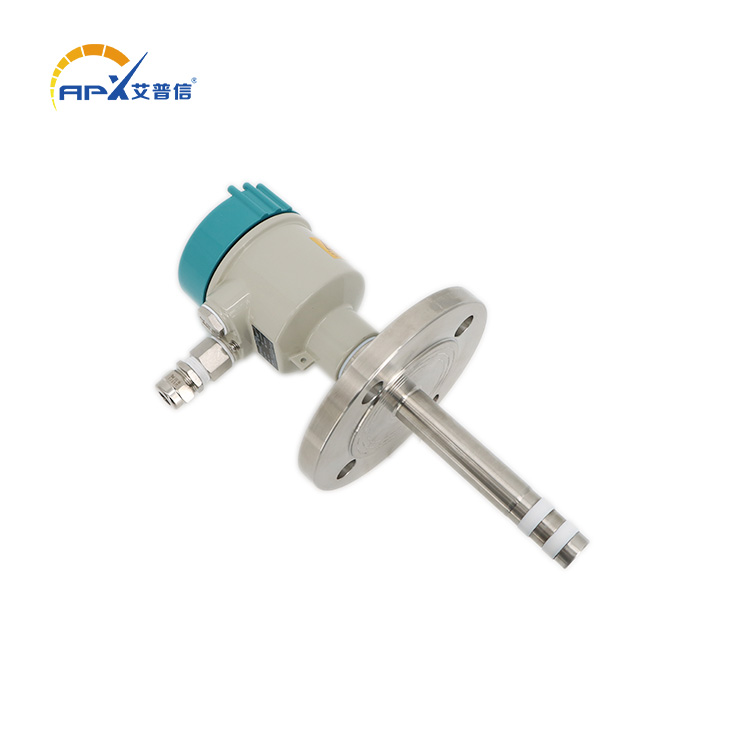

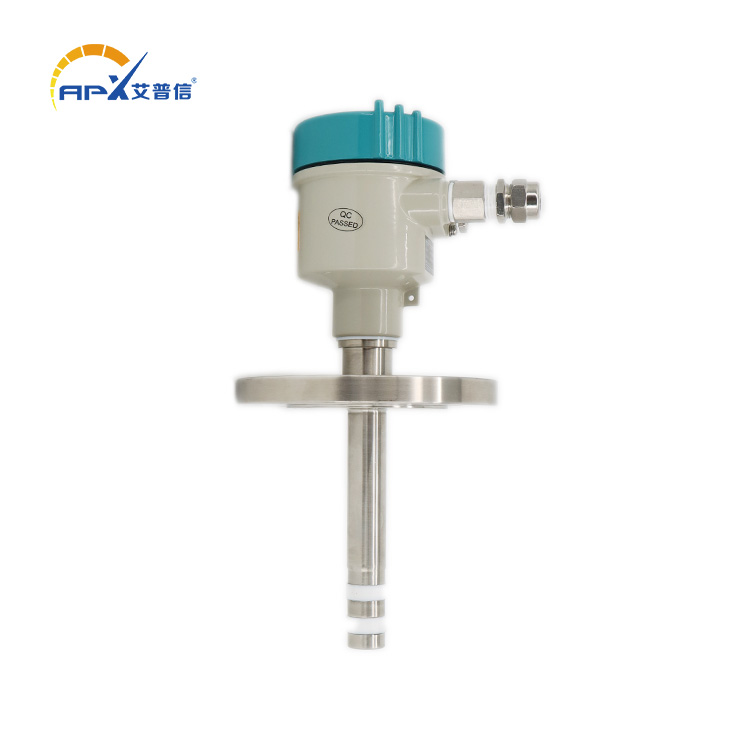

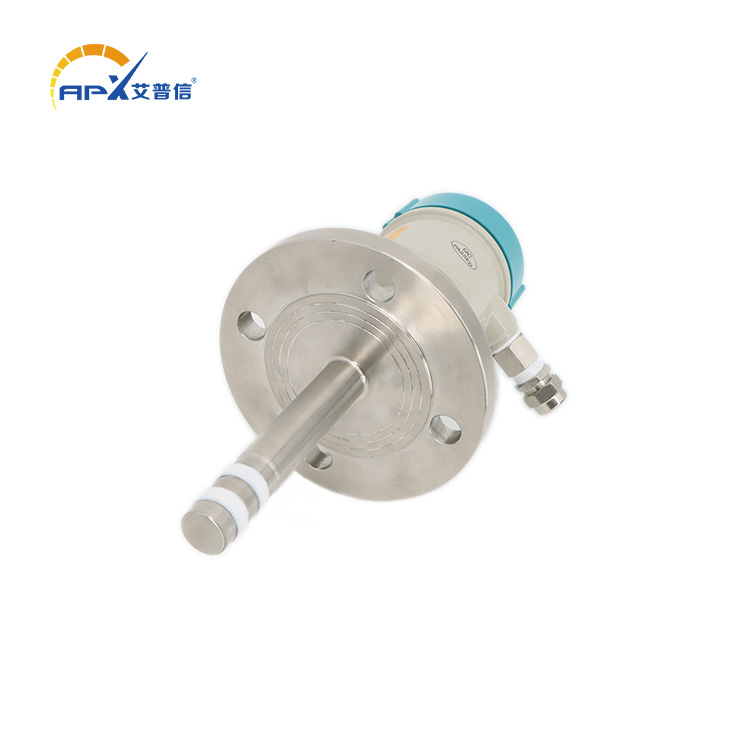

油水界面儀
- 產品簡介
油水界面儀是一種專門用于測量油水混合物中油水界面位置的儀器。 它在石油、化工、船舶等行業中廣泛應用，主要用于以下幾個方面：測量船艙液體貨物空距和液溫、電脫水器中的應用、鹽穴儲氣庫溶腔建庫、原油處理過程、聯合站和轉油站的應用。
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
工作原理
智能分層儀是我公司自主研發的高精度在線分析儀表，分層液體的密度、濃度等各參數不同，產生了不同的特性值，我們的產品通過超聲波反射法測速原理并綜合多項檢測技術精細化的測量特征值，不受介質的電導率、渾濁度、流速等參數的影響，具有測量精度高，抗干擾能力強，重復性能好，穩定性高等優點。
傳感器基于超聲波反射法測量的原理工作。利用了超聲波在物體表面反射現象，當超聲波通過液體傳播時，當它遇到物體表面或者物體與介質之間的界面，這些界面會對超聲波造成反射，并將波的傳播速度發生改變，通過反射超聲波的時間差，會有專門的測量電路，裝換成相應的信號，信號會被送入專門的高精度時間測量芯片計算，從而得出不同的液體不同的特性值，從不同的特性值來判斷分層的情況。
適用范圍
智能分層儀可實時在線的進行特性值檢測，并將數據輸出到控制端，控制端通過特性值判斷分層狀態，并做出相應動作。典型行業包括：原油、成品油、潤滑油等管道，化工、食品、醫藥等行業反應釜中等。具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的檢測，反應釜終點監測，離析器界面檢測。
具體參數
| 測量范圍 |
0 – 2500，0~100.0%
|
|
標定范圍
|
0 – 2500，0~100.0%
|
|
測量精度
|
± 0.01，±0.5%
|
|
重復性
|
± 0.01 ±0.1%
|
|
操作溫度范圍
|
-50℃ ~ +150℃
|
|
最大工作壓力
|
2mpa
|
|
流體粘度范圍
|
0 – 1000 cP
|
|
溫度系數
|
小于 0.1 kg/m3
/℃ (±0.5%)校正后
|
|
壓力影響
|
可忽略不計
|
|
內置溫度傳感器
|
可選
|
|
接液材質
|
316L、2205 不銹鋼、哈 C、鈦、 鋯
|
|
叉體涂層
|
標準型，PTFE 或電解拋光
|
|
供電電源
|
24VDC，≥50 mA
|
|
模擬信號輸出
|
4 -20 mA
|
|
輸出精度(20℃)
|
讀數的± 0.1%或± 0.05% FS
|
|
輸出重復性(-40 ~ +85℃)
|
± 0.05% FS
|
|
過程連接
|
DN50PN16 法蘭
|
|
防護等級
|
IP66 |
|
傳感器長度
|
150mm
|
|
外殼
|
鋁合金
|
安裝注意事項
